Задвижка 30с964нж ДУ80 РУ25 (DN80, RN25) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30с964нж ДУ80 предназначена для использования в системах трубопроводов. Обладает прочной конструкцией и надежной работой, что делает ее идеальным выбором для различных промышленных и коммерческих приложений.

• Принцип действия задвижки основан на использовании специального механизма, который позволяет открывать и закрывать поток жидкости или газа в трубопроводе. Задвижка обеспечивает полное открытие или закрытие потока, а также возможность установки в промежуточных положениях для регулирования потока.
• Стальная конструкция задвижки обеспечивает ее прочность и долговечность, что позволяет ей справляться с высокими давлениями и температурами. Фланцевое соединение обеспечивает надежное крепление задвижки к трубопроводу, предотвращая возможные утечки.
• 30с964нж ДУ80 имеет диаметр 80 мм и соответствует стандартам качества, что гарантирует ее надежность и безопасность при эксплуатации. Она может быть использована в различных отраслях, включая нефтегазовую промышленность, химическую промышленность, энергетику и другие.

Технические характеристики задвижки 30с964нж ДУ80

Устройство

• Инженерная система: Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
• Тип: клиновая
• Модель: 30с964нж
• Тип присоединения: фланцевое
• Вид: ЗКЛ2-25
• Масса нетто: 29.28 кг
• Температура рабочей среды: от -40 до +425 градусов по Цельсию
• Область применения: Для установки в качестве запорных устройств на технологических линиях по транспортировке жидких и газообразных неагрессивных нефтепродуктов, воды и пара
• Комплект поставки: Задвижка в сборе без электропривода
• Срок службы: 10 лет
• Давление Давление: Ру25
• Тип затвора: под эл/привод
• Максимальное усилие на маховике для закрытия: 84 Н*м

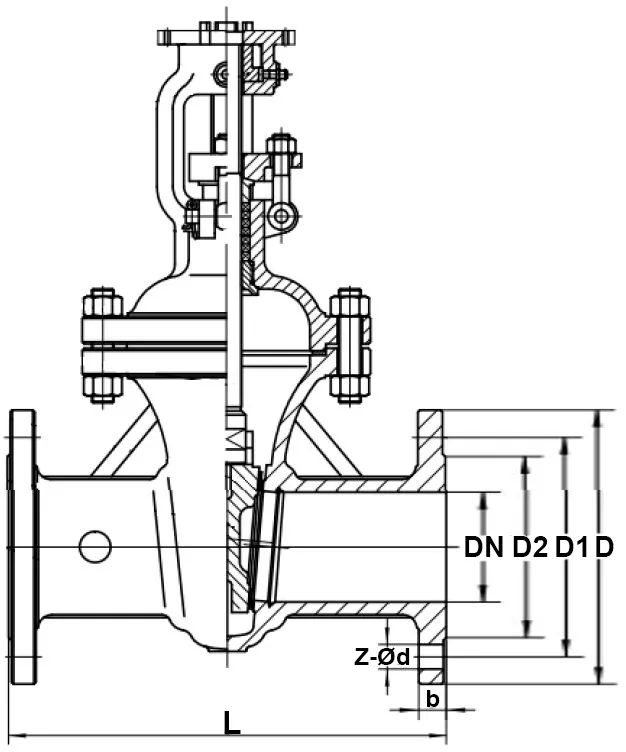

Габаритные и установочные размеры 30с964нж ДУ80

• DN — 80 мм
• L — 280 мм (строительная длина)
• D — 195 мм
• D1 — 160 мм
• D2 — 135 мм
• b — 20 мм
• Zxød — 8 x 18 мм

Эскиз

Материальное исполнение

• Гайка шпинделя — латунь
• Уплотнение — графит
• Болт/гайка — Ст35
• Шток — сталь 2cr13
• Седло — WCB+D507
• Клин — WCB+D507MO
• Корпус сталь — 25Л

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30с964нж ДУ80 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
